Wyznaczanie azymutu na mapie to fundamentalna umiejętność dla każdego, kto chce bezpiecznie poruszać się w terenie, zwłaszcza gdy brakuje wyraźnych szlaków. Dla początkujących turystów i miłośników survivalu, opanowanie tej techniki jest jak posiadanie własnego, niezawodnego GPS-u, który nigdy się nie rozładuje i działa nawet tam, gdzie nie ma zasięgu.
Jak wyznaczyć azymut na mapie praktyczny poradnik krok po kroku
- Azymut to kąt między północą a kierunkiem na cel, fundamentalny w nawigacji lądowej.
- Do wyznaczenia azymutu potrzebujesz mapy topograficznej, kompasu (najlepiej płytkowego) oraz ołówka i linijki.
- Proces obejmuje lokalizację punktów na mapie, połączenie ich linią, precyzyjne przyłożenie kompasu i obrót limbusa.
- Kluczowe jest uwzględnienie deklinacji magnetycznej, czyli różnicy między północą geograficzną a magnetyczną, aby uniknąć błędów.
- Azymut powrotny obliczysz, dodając lub odejmując 180° od azymutu marszu.
- Najczęstsze błędy to ignorowanie deklinacji, zakłócenia kompasu przez metal oraz nieprawidłowe zorientowanie mapy.
Dlaczego umiejętność wyznaczania azymutu to Twój niezawodny GPS?
Azymut, czyli co? Szybkie wyjaśnienie kluczowego pojęcia w nawigacji
Azymut to kąt w płaszczyźnie poziomej, liczony zgodnie z ruchem wskazówek zegara, pomiędzy kierunkiem północy a kierunkiem na dany punkt w terenie lub na mapie. Wyrażany jest w stopniach, od 0° do 360°. Jest to absolutnie fundamentalne pojęcie w nawigacji lądowej, survivalu i bushcrafcie, pozwalające na precyzyjne określenie kierunku i dotarcie do celu.
Kiedy nawigacja z mapą i kompasem ratuje sytuację? Praktyczne scenariusze
- W gęstym lesie: Gdy drzewa zasłaniają horyzont i utrudniają orientację, azymut pozwala utrzymać stały kierunek marszu.
- Podczas mgły lub opadów: Widoczność ograniczona do kilku metrów sprawia, że punkty orientacyjne stają się niewidoczne. Azymut staje się wtedy jedynym pewnym przewodnikiem.
- Po zmroku: W ciemnościach tradycyjne metody orientacji zawodzą. Precyzyjnie wyznaczony azymut pozwala na bezpieczne poruszanie się nawet w nocy.
- W terenie bez wyraźnych szlaków: Gdy poruszamy się poza wyznaczonymi trasami, umiejętność wyznaczania azymutu jest kluczowa do nawigacji w dzikim, nieznanym terenie.
- W sytuacjach awaryjnych: Gdy musimy szybko opuścić zagrożony obszar lub dotrzeć do wyznaczonego punktu zbiórki, znajomość azymutu może być kwestią życia i śmierci.

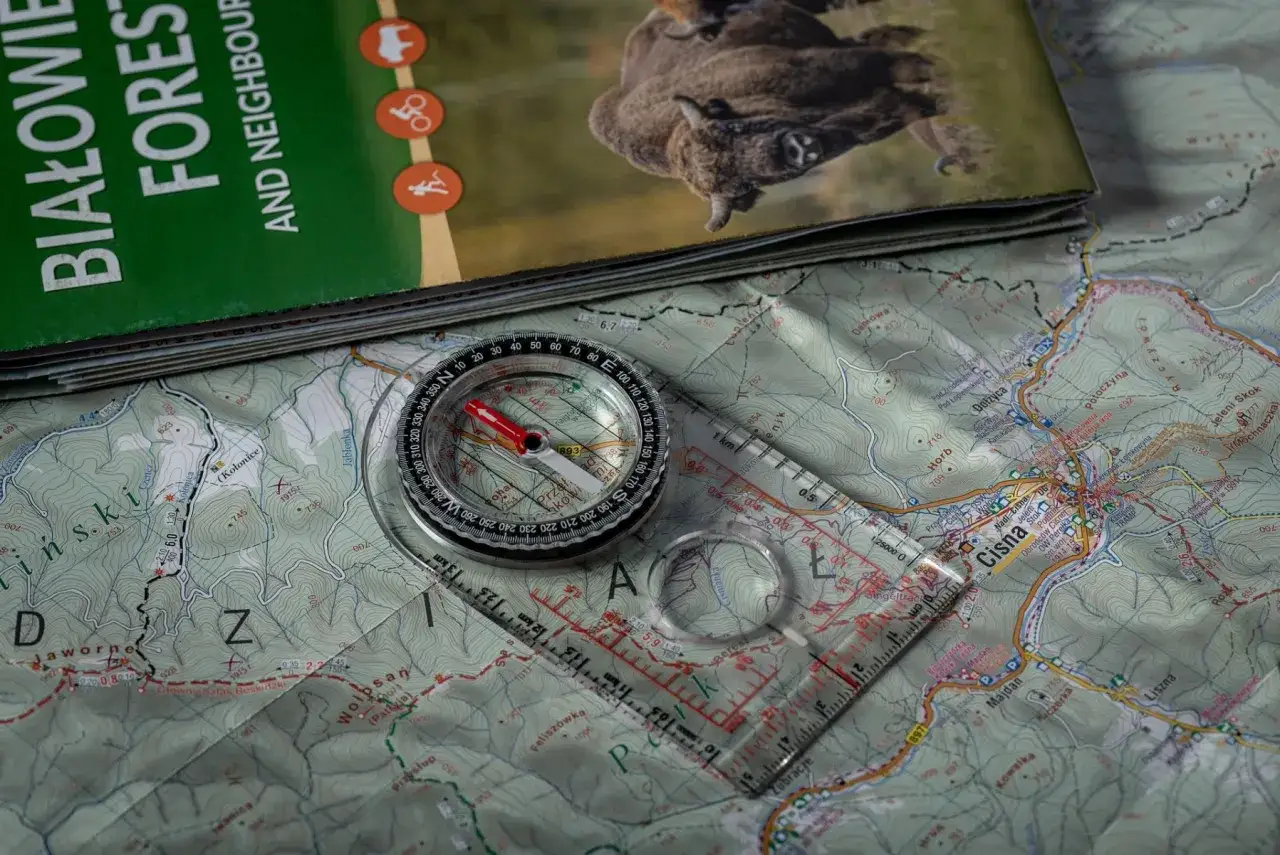

[search_image] mapa topograficzna kompas płytkowy ołówek nawigacja
Niezbędnik nawigatora: co musisz mieć pod ręką, by precyzyjnie wyznaczyć azymut?
Jaka mapa do lasu i w góry? Przewodnik po mapach topograficznych i ich skalach
Podstawowym narzędziem każdego nawigatora jest mapa topograficzna. Musi ona zawierać siatkę kartograficzną, czyli południki i równoleżniki, które posłużą nam do wyznaczania kątów. W Polsce najczęściej spotykane i najbardziej praktyczne są mapy turystyczne w skalach 1:25 000 (gdzie 1 cm na mapie to 250 metrów w terenie) lub 1:50 000 (gdzie 1 cm to 500 metrów). Dobrą wiadomością jest to, że dostęp do darmowych map topograficznych jest coraz łatwiejszy. Możemy skorzystać z rządowego serwisu Geoportal.gov.pl lub popularnych aplikacji mobilnych, takich jak Locus Map czy Mapa Turystyczna, które pozwalają pobierać mapy offline.
Kompas płytkowy czy busola? Wyjaśniamy różnice i podpowiadamy, co wybrać
Wiele osób używa zamiennie słów "kompas" i "busola", jednak istnieją między nimi pewne różnice. Busola to instrument bardziej zaawansowany, często wyposażony w przyrządy celownicze (muszka i szczerbinka) oraz obrotowy limbus z podziałką w stopniach, co pozwala na bardzo precyzyjne wyznaczanie azymutu. Z kolei kompas płytkowy, nazywany również kompasem mapowym, jest najpopularniejszym i zazwyczaj w zupełności wystarczającym wyborem do pracy z mapą. Jego krawędź jest zazwyczaj prosta i posiada podziałkę, a obrotowy pierścień z oznaczeniem kierunków ułatwia odczyt i ustawienie.
Dla większości zastosowań turystycznych i survivalowych, kompas płytkowy będzie idealnym narzędziem. Jest lekki, poręczny i intuicyjny w obsłudze, a przy tym pozwala na dokładne wyznaczenie azymutu połączone z pracą na mapie.
Ołówek i linijka: proste narzędzia, które gwarantują dokładność
Nie zapominajmy o najprostszych narzędziach, które jednak odgrywają kluczową rolę. Ołówek (nie długopis!) jest niezbędny do precyzyjnego zaznaczania punktów na mapie i rysowania linii. Jeśli chodzi o linijkę, może to być zwykła linijka, ale jeszcze lepiej sprawdzi się kątomierz lub specjalna linijka kartograficzna z podziałką. Te proste przyrządy gwarantują, że linie, które narysujemy, będą proste, a pomiary kątów dokładne a od tego zależy sukces całej nawigacji.
[search_image] wyznaczanie azymutu na mapie kompasem instrukcja krok po kroku

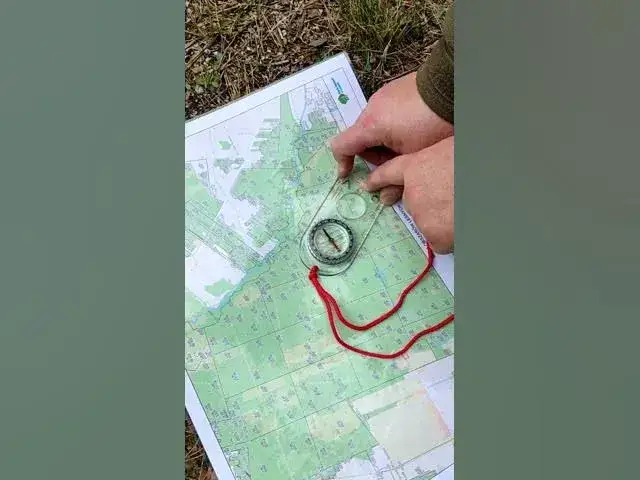

Wyznaczanie azymutu na mapie krok po kroku: prosta instrukcja dla każdego
Krok 1: Znajdź swoją pozycję i cel jak poprawnie zlokalizować punkty na mapie
Pierwszym i absolutnie kluczowym krokiem jest precyzyjne zlokalizowanie na mapie zarówno Twojego punktu startowego (A), jak i punktu docelowego (B). Upewnij się, że zaznaczasz te miejsca dokładnie, najlepiej przy użyciu ołówka. Im dokładniej określisz te dwa punkty, tym większa szansa na sukces w dalszych krokach.
Krok 2: Połącz punkty i przyłóż kompas klucz do prawidłowego pomiaru
Następnie, za pomocą ołówka i linijki, narysuj prostą linię łączącą punkt A z punktem B. Teraz weź swój kompas płytkowy i przyłóż jego krawędź wzdłuż tej narysowanej linii. Ważne jest, aby strzałka kierunku marszu na obudowie kompasu była skierowana w stronę punktu docelowego (B). Upewnij się, że cała krawędź kompasu leży idealnie na linii.
Krok 3: Zgraj kompas z mapą jak ustawić linie siatki kartograficznej
Gdy kompas leży już na linii, czas na zgranie go z mapą. Delikatnie obracaj ruchomym pierścieniem kompasu (limbusem). Rób to tak, aby linie pomocnicze znajdujące się na spodzie kompasu (często nazywane "stajenkami") były idealnie równoległe do południków widocznych na mapie. Jednocześnie upewnij się, że wskaźnik północy (N) na limbusie jest skierowany w stronę północnej krawędzi mapy (czyli w kierunku północy geograficznej).
Krok 4: Odczytaj azymut topograficzny z limbusa Twój pierwszy wynik
Po wykonaniu poprzednich kroków, na podziałce limbusa zobaczysz wartość w stopniach, na którą wskazuje strzałka kierunku marszu. Ta liczba to właśnie azymut topograficzny (lub inaczej azymut siatki kartograficznej). Jest to Twój pierwszy, kluczowy wynik, który jednak jeszcze nie jest gotowy do użycia w terenie.
Północ północy nierówna: czym jest deklinacja magnetyczna i jak rujnuje plany?
Azymut magnetyczny a topograficzny: kluczowa różnica, którą musisz znać, by nie zbłądzić
W nawigacji kluczowe jest zrozumienie, że istnieją różne rodzaje północy. Mamy północ geograficzną (topograficzną), która jest stałym punktem na biegunie północnym i jest wskazywana przez południki na mapie. Mamy też północ magnetyczną, na którą reaguje igła kompasu, a która znajduje się w innym miejscu i może się przesuwać. Wreszcie, na mapach często spotykamy północ siatki kartograficznej, która jest równoległa do pionowych linii siatki na mapie i w praktyce turystycznej często utożsamiana jest z północą geograficzną.
Deklinacja magnetyczna to nic innego jak kąt pomiędzy kierunkiem północy geograficznej a północą magnetyczną. Jest to zjawisko naturalne, które występuje na całej Ziemi. Nieuwzględnienie tej różnicy jest jednym z najczęstszych i najbardziej brzemiennych w skutki błędów popełnianych przez początkujących nawigatorów. Może to prowadzić do systematycznego zbaczania z kursu i znaczących błędów w dotarciu do celu.
Gdzie znaleźć wartość deklinacji dla Twojej lokalizacji w Polsce?
Na szczęście, w Polsce wartość deklinacji magnetycznej jest zazwyczaj niewielka i jest to deklinacja wschodnia (co oznacza, że północ magnetyczna leży na wschód od geograficznej). Jej wartość to zazwyczaj kilka stopni, ale może się nieznacznie różnić w zależności od dokładnej lokalizacji na terenie kraju oraz upływu czasu, ponieważ biegun magnetyczny powoli się przemieszcza. Najlepszym źródłem informacji o aktualnej wartości deklinacji dla danego obszaru są zazwyczaj marginesy map topograficznych producenci map często umieszczają tam dane o deklinacji i jej rocznej zmianie.
Jak nanieść poprawkę na deklinację? Prosty rachunek, który zaprowadzi Cię do celu
Aby uzyskać azymut magnetyczny, czyli ten, którego potrzebujesz do nawigacji w terenie z kompasem, musisz dokonać prostej korekty. Jeśli deklinacja jest wschodnia (dodatnia), musisz dodać jej wartość do azymutu topograficznego, który odczytałeś z mapy. Jeśli natomiast natkniesz się na obszar z deklinacją zachodnią (ujemną), odejmujesz jej wartość. Na przykład, jeśli Twój azymut topograficzny wynosi 45°, a deklinacja w Twojej okolicy to 3°E (wschodnia), to azymut magnetyczny wyniesie 45° + 3° = 48°. [search_video] jak orientować mapę z kompasem
Masz azymut i co dalej? Jak wykorzystać go do nawigacji w terenie
Orientowanie mapy, czyli jak połączyć świat mapy ze światem rzeczywistym
Zanim wyruszysz w drogę, kluczowe jest zorientowanie mapy. Oznacza to dopasowanie kierunku północnego na mapie do północy wskazywanej przez kompas w terenie. Połóż mapę na płaskiej powierzchni, a następnie na niej kompas. Obracaj mapę wraz z kompasem tak, aby północ na mapie (zazwyczaj górna krawędź lub linie południków) pokrywała się z kierunkiem wskazywanym przez igłę magnetyczną kompasu (po uwzględnieniu deklinacji!). Dzięki temu mapa będzie odzwierciedlać rzeczywisty układ terenu wokół Ciebie.
Marsz na azymut: technika, która pozwoli Ci iść w linii prostej nawet w gęstym lesie
Gdy masz już zorientowaną mapę i wyznaczony azymut magnetyczny, możesz rozpocząć marsz. Trzymaj kompas na wysokości wzroku i celuj w wybranym kierunku. Jeśli teren jest otwarty, możesz wybrać odległy punkt (np. charakterystyczne drzewo) i iść w jego kierunku, co jakiś czas sprawdzając kompas. W gęstym lesie, gdzie widoczność jest ograniczona, możesz potrzebować wyznaczać sobie krótkie odcinki marszu. Utrzymuj stały kierunek, wskazany przez kompas, nawet jeśli musisz omijać przeszkody. Po ominięciu przeszkody, wróć na wyznaczony azymut. Pamiętaj, że regularne sprawdzanie kierunku jest kluczowe dla utrzymania prostej linii marszu.
Jak bezpiecznie wrócić? Wszystko o azymucie powrotnym
Kiedy 180 stopni to wszystko, czego potrzebujesz? Błyskawiczne obliczanie azymutu powrotnego
Planując trasę powrotną, musisz obliczyć tzw. azymut powrotny. Jest to po prostu kierunek prowadzący z powrotem do punktu wyjścia. Obliczenie go jest bardzo proste: jeśli azymut marszu był mniejszy niż 180°, dodajesz do niego 180°. Jeśli natomiast azymut marszu był większy niż 180°, odejmujesz od niego 180°. W ten sposób otrzymasz kierunek idealnie przeciwny do tego, którym szedłeś.
Praktyczny przykład: wyznaczanie trasy powrotnej do schroniska
Załóżmy, że dotarłeś do celu, a azymut, którym szedłeś, wynosił 60°. Aby wrócić do punktu wyjścia, musisz obliczyć azymut powrotny. Ponieważ 60° jest mniejsze niż 180°, dodajesz 180°: 60° + 180° = 240°. Twój azymut powrotny to 240°. Inny przykład: jeśli szedłeś azymutem 200°, który jest większy niż 180°, odejmujesz 180°: 200° - 180° = 20°. Azymut powrotny wynosi więc 20°.
Najczęstsze błędy początkujących nawigatorów i jak ich unikać
Błąd nr 1: Ignorowanie deklinacji dlaczego możesz minąć cel o setki metrów?
Jak już wielokrotnie podkreślałem, ignorowanie deklinacji magnetycznej to najczęstszy błąd, który może prowadzić do bardzo poważnych konsekwencji. Pomyśl, że każdy stopień odchylenia na dystansie kilku kilometrów może oznaczać minięcie celu o kilkadziesiąt, a nawet kilkaset metrów. W terenie zabudowanym czy na otwartej przestrzeni może to być mniej problematyczne, ale w gęstym lesie czy górach może to oznaczać zgubienie się.
Błąd nr 2: Metal blisko kompasu co zakłóca pracę igły magnetycznej?
Igła magnetyczna w kompasie jest bardzo wrażliwa na pola magnetyczne. Trzymanie kompasu w pobliżu metalowych przedmiotów, takich jak klucze, nóż, scyzoryk, a nawet telefon komórkowy czy zegarek, może znacząco zakłócić jego działanie i spowodować błędne wskazania. Również linie wysokiego napięcia generują pola magnetyczne, które mogą wpływać na kompas. Zawsze staraj się trzymać kompas z dala od potencjalnych źródeł zakłóceń.
Błąd nr 3: Niedokładne przykładanie kompasu do mapy jak diabeł tkwi w szczegółach
Nawet najlepszy kompas i najdokładniejsza mapa nie pomogą, jeśli nie będziemy precyzyjni w ich użyciu. Niedokładne przyłożenie kompasu do linii na mapie, brak równoległości z południkami, czy też pomylenie strzałki kierunku marszu ze strzałką igły magnetycznej to błędy, które zdarzają się nawet doświadczonym. Zawsze podwójnie sprawdzaj ustawienie kompasu i odczyty, szczególnie gdy jesteś w stresie lub zmęczony.
Praktyka czyni mistrza: jak skutecznie trenować nawigację z mapą?
Proste ćwiczenia w znanym terenie: jak budować pewność siebie?
Najlepszym sposobem na opanowanie wyznaczania azymutu jest praktyka. Zacznij od prostych ćwiczeń w znanym Ci, bezpiecznym terenie. Wyznaczaj azymuty do znanych punktów, idź na azymut i sprawdzaj, czy dotarłeś tam, gdzie chciałeś. Stopniowo zwiększaj trudność. Budowanie pewności siebie w posługiwaniu się mapą i kompasem to proces, który wymaga czasu i cierpliwości.
Od wyznaczania azymutu na mapie do planowania całej trasy
Gdy poczujesz się pewnie w wyznaczaniu pojedynczych azymutów, zacznij planować całe trasy. Wyznaczaj kolejne punkty nawigacyjne, obliczaj azymuty i planuj drogę powrotną. Z czasem będziesz w stanie nawigować w coraz trudniejszym terenie, w różnych warunkach pogodowych. Pamiętaj, że praktyka jest kluczem do mistrzostwa, a umiejętność nawigacji z mapą i kompasem to nie tylko przydatna zdolność, ale także źródło satysfakcji i poczucia bezpieczeństwa w każdej podróży.
